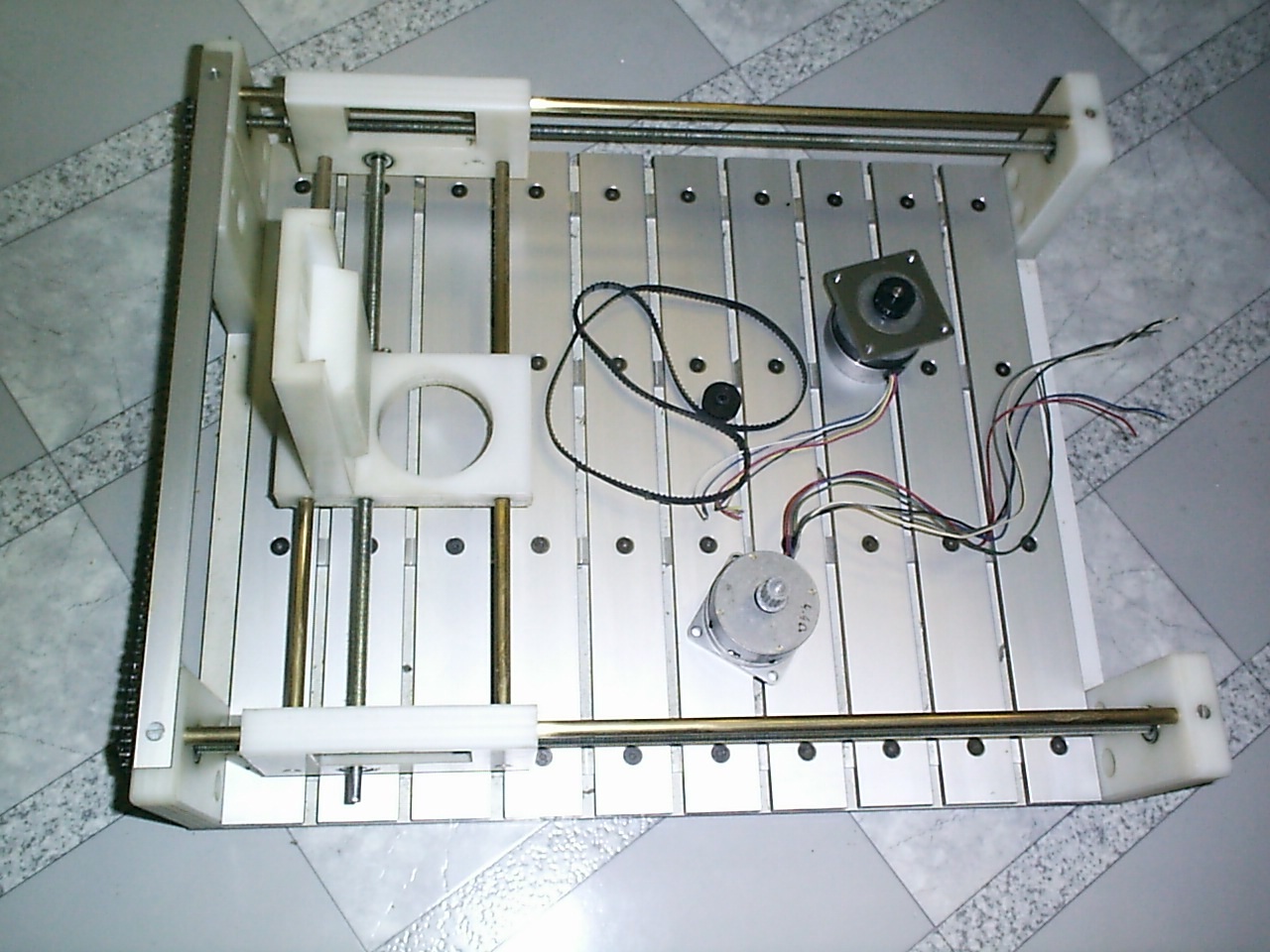

De plotter, voor 3 jaar geleden gestart, en gestrand op de motoren....
Nu met nieuwe moed ertegenaan ;-)

 Zoals je zult zien heeft mijn plotter niet het klassieke design zoals op de foto.

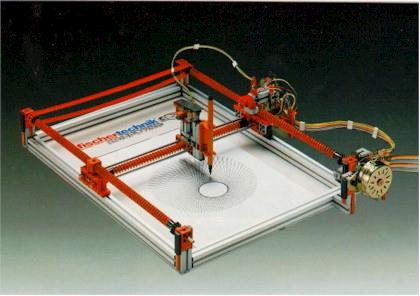

Meer zoiets als deze fischer speeldoos ;-)

Nu (2007) zou ik hem toch veel anders bouwen.
Toch bouw ik deze af om ervaring op te doen.
Ook is de machine geinspireerd door een machine waar ik ook mee werkte.
(op niet vrijwillige basis dan ;-)

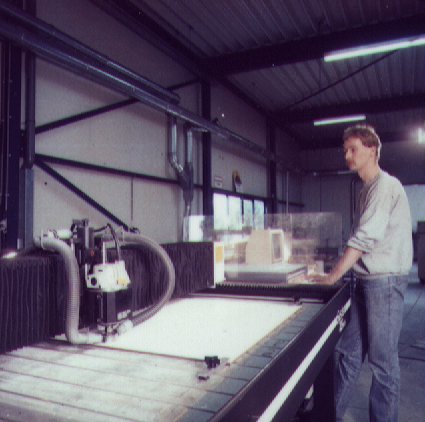

De Gerber System 48+
Op deze machine heb ik de eerste delen gefreest.
De machine kon ook custom letters en figuren maken.
Daarbij had ik de hulp van een Apple II (!!! toen al oud)

De preciesie van het ontwerp staat (of valt) bij de keuze v/d geleiders.

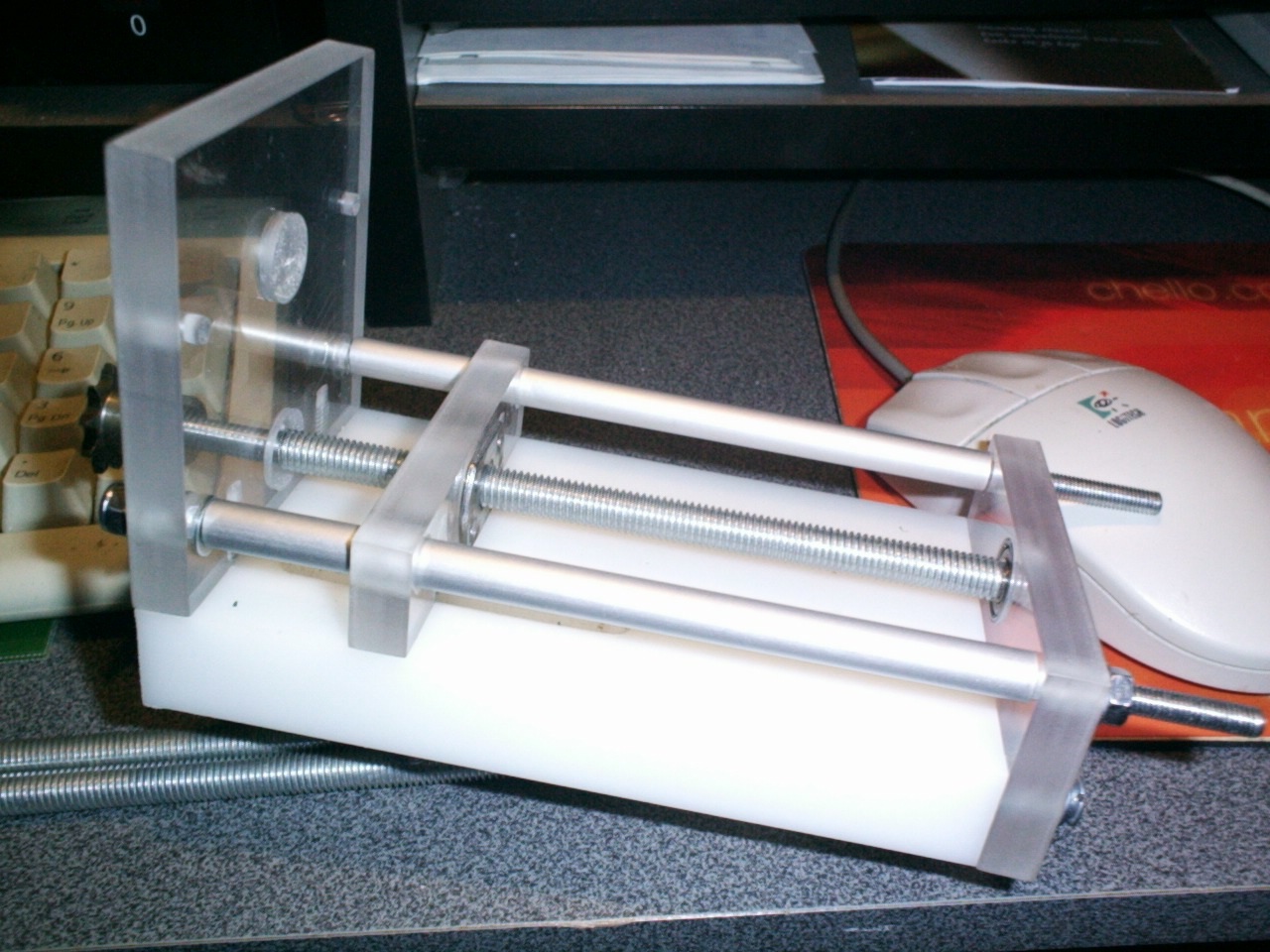

Zelf heb ik gekozen voor messing staf en buis.
Dit is gewoon te verkrijgen bij Gamma en Karwei.
De messing staf past precies in de messing buis.
De staf is 8mm, de buis heeft een buitendiameter van 10mm.
Het geheel loopt vrij soepel  in elkaar.

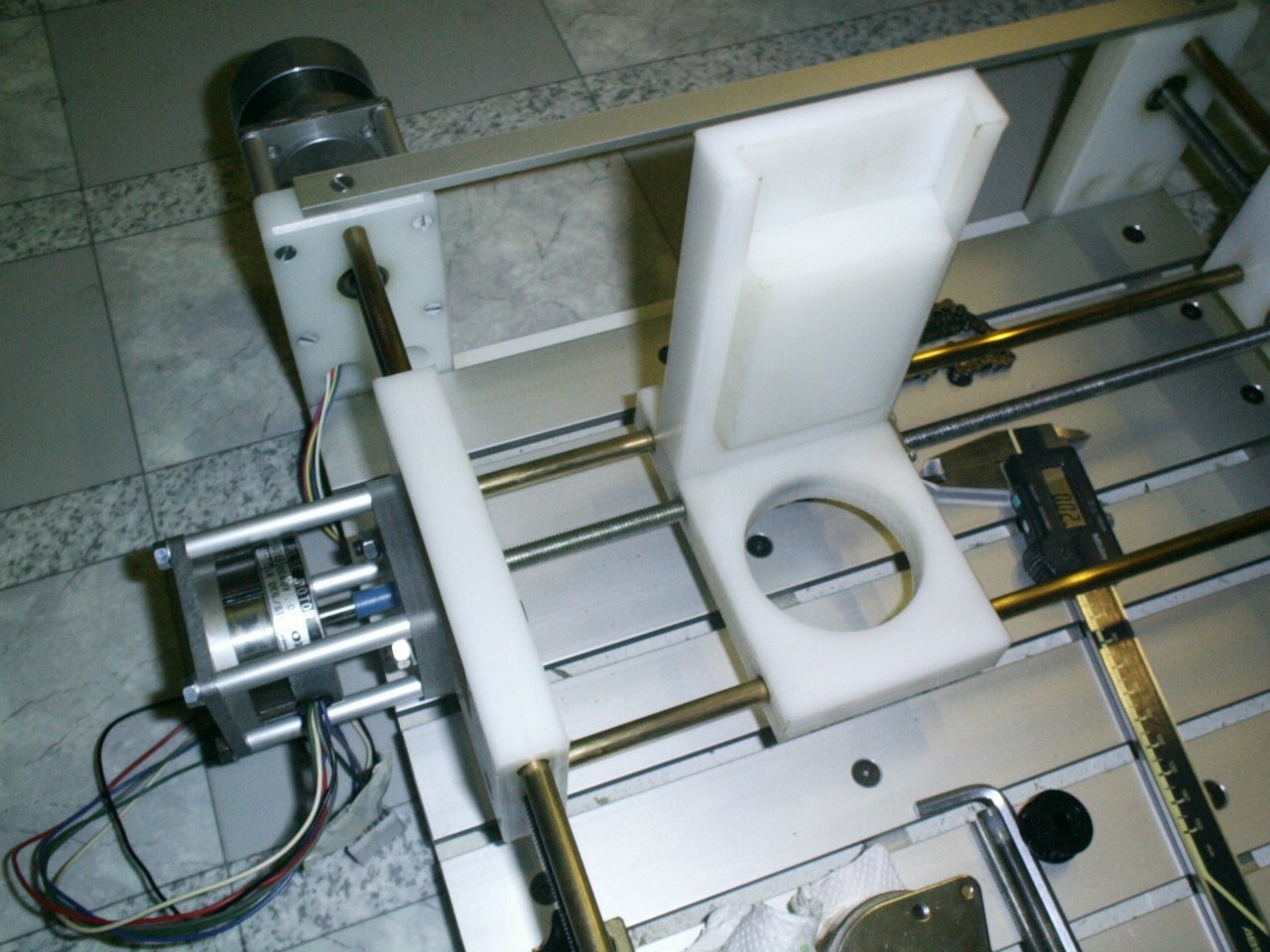

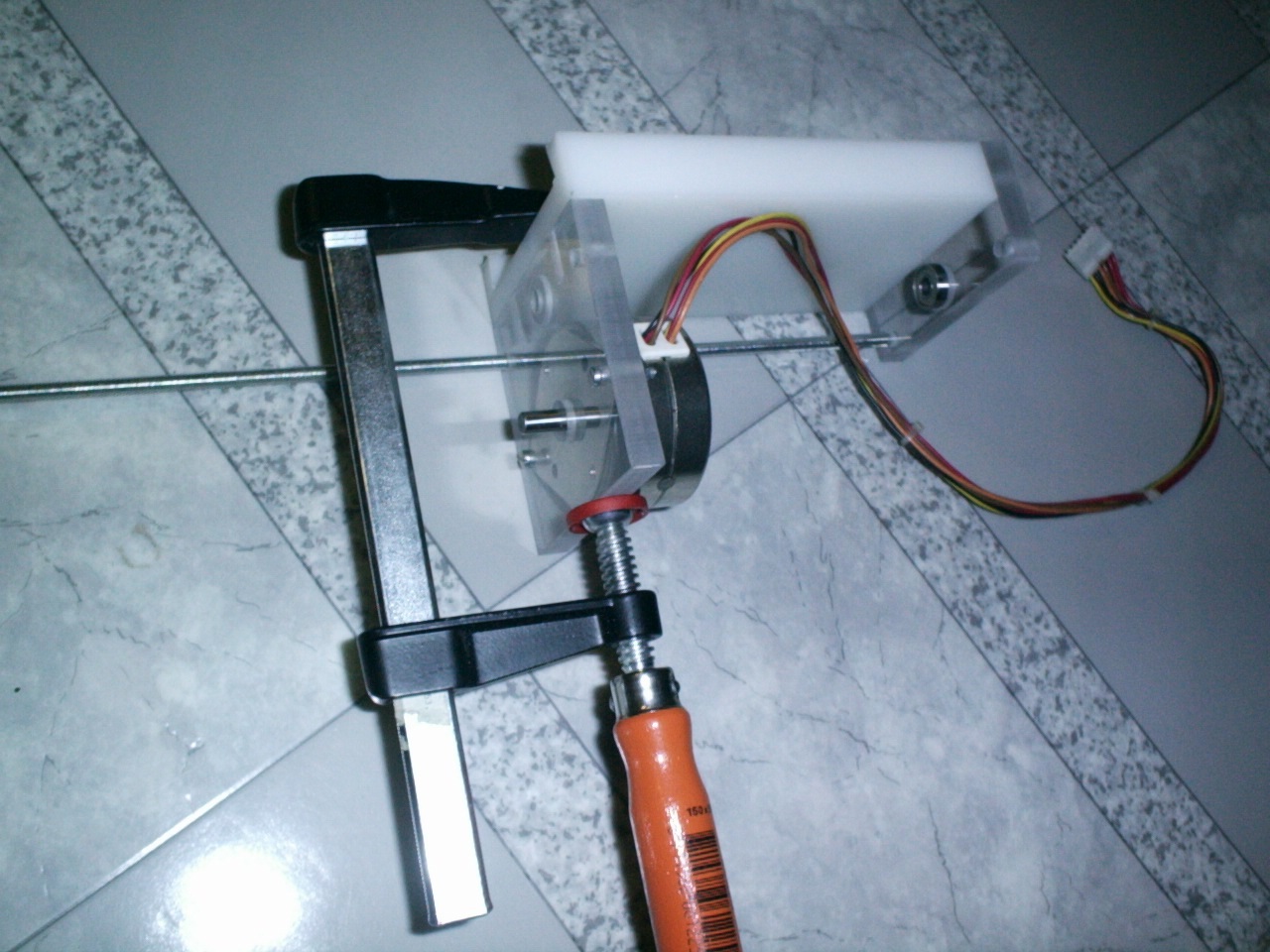

De motor voor de y-as en wagen v/d x-as
Linksboven zie je de m8 schroef op het draadeind.
Bij het testen blijkt hier teveel speling in te zitten...
Backlash schijnt het te heten.
Ik ga dit (hopelijk) voorlopig oplossen met een gedraaide bus.
Een oud collega wees me op het gebruik van een ander type draadeind.

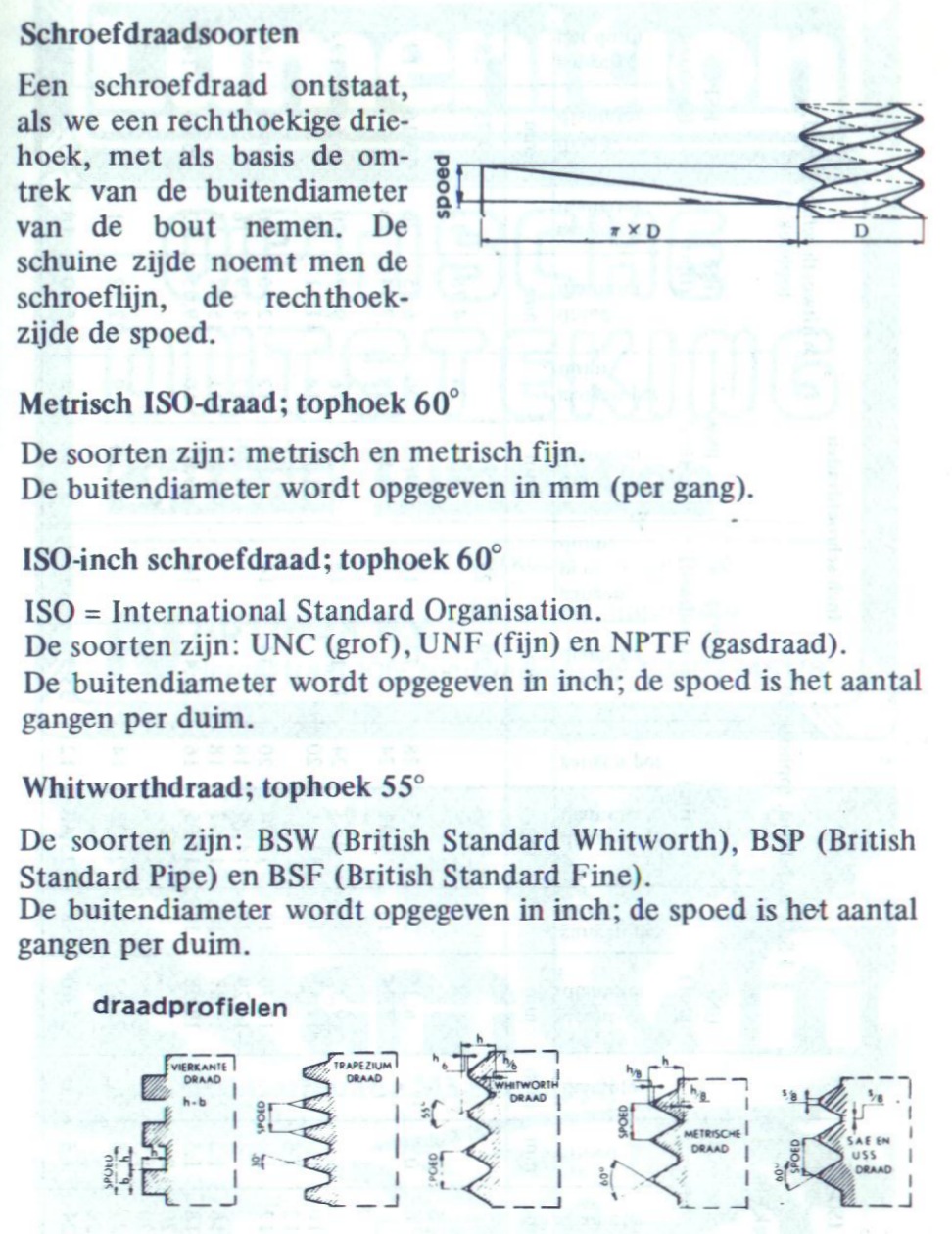

Trapezium draad zou dit probleem ook op kunnen lossen.

De uit rvs gedraaide bussen....

De gebruikte draad is nu m8 metrisch.

De motor is niet direct op de as aangesloten, maar met een stukje slang.
Dit voorkomt (deels) trillingen.

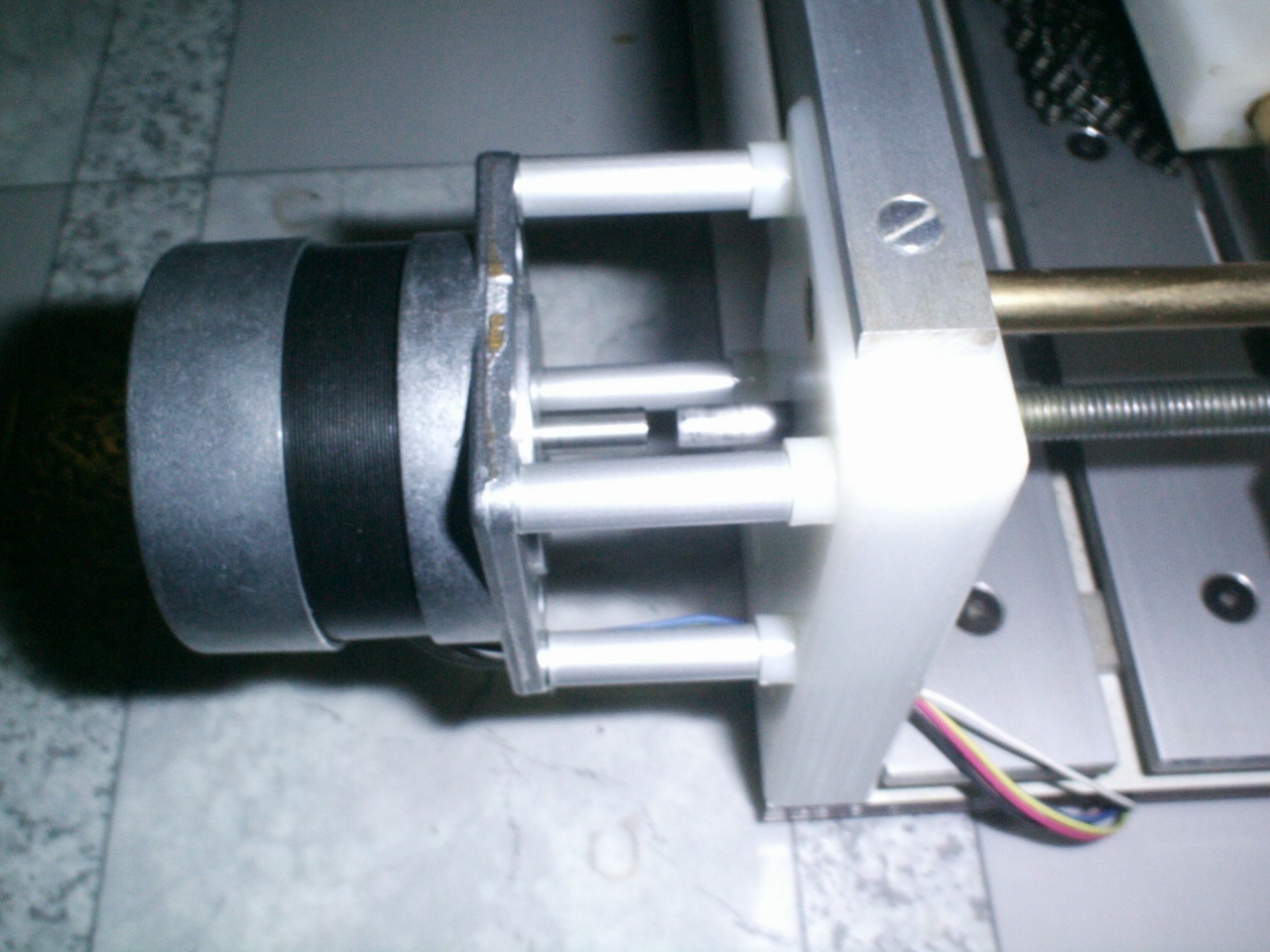

De motor voor de x-as
Waarschijnlijk komt de motor op een andere plek ivm de riem overbrenging.
De ketting has to go, teveel speling.
Mischien is een korte ketting bruikbaar voor de z-as.

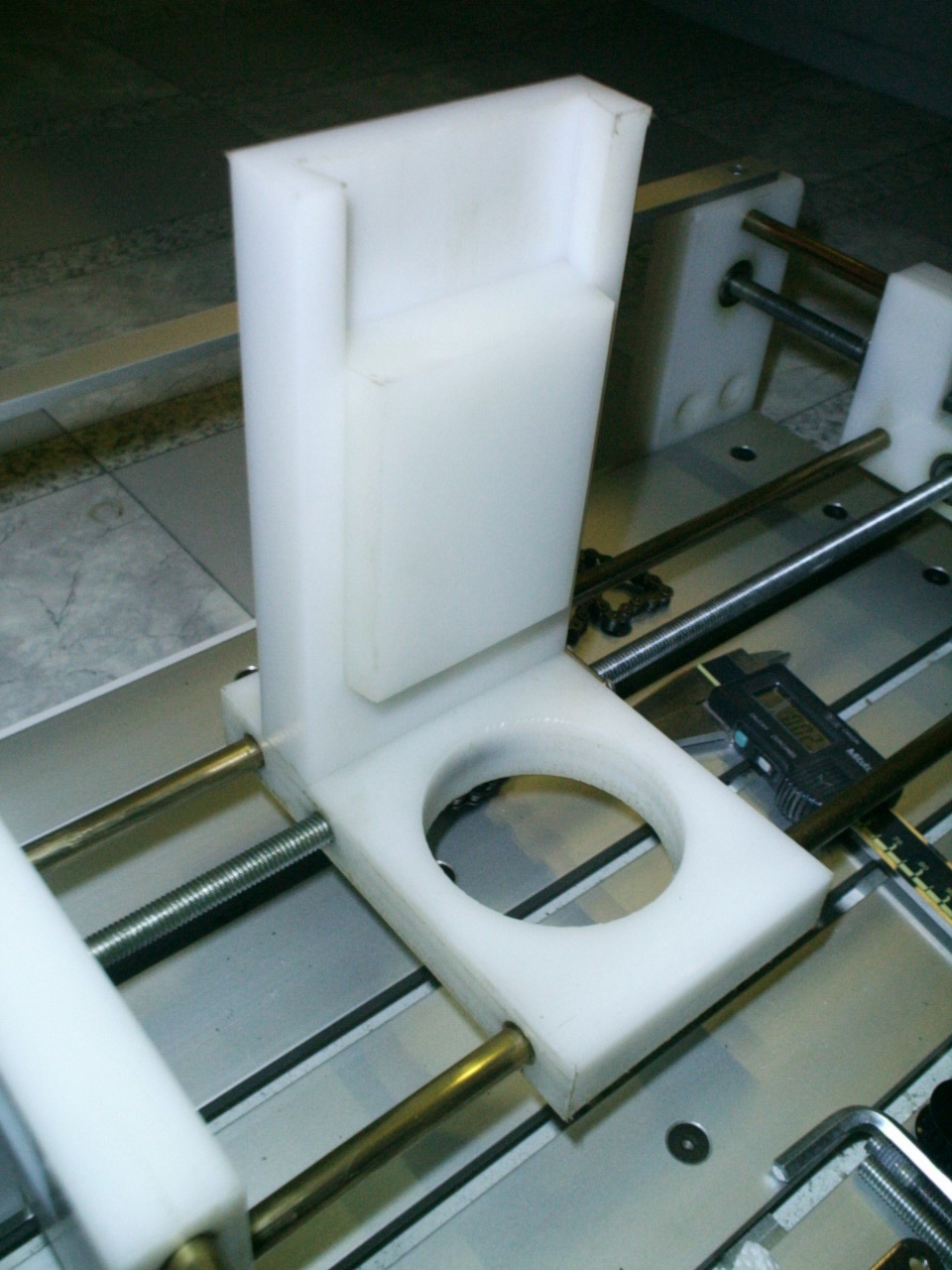

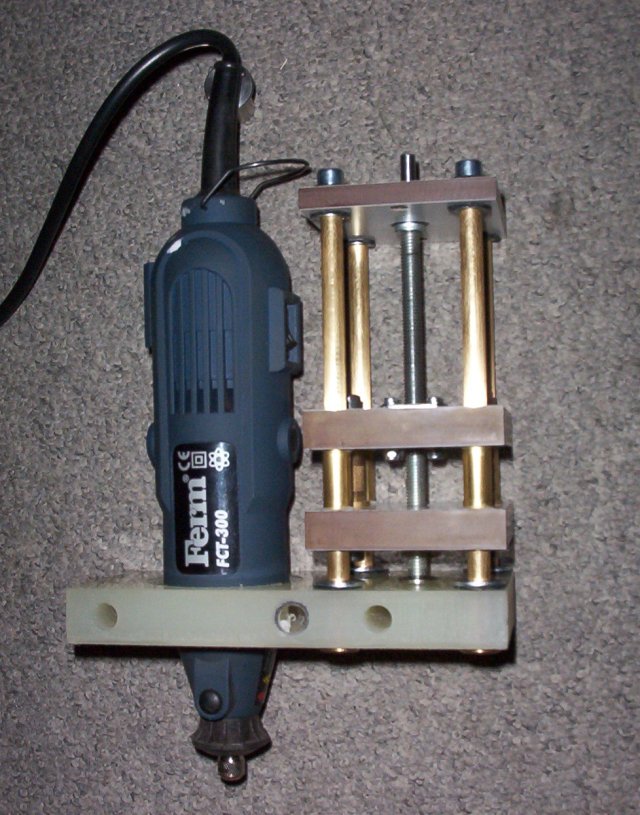

De z-as (looks huge!)

Xyz

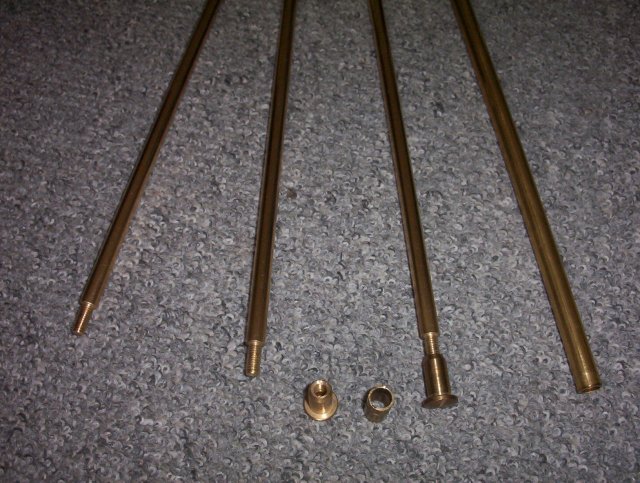

De bevestiging van de messing geleiders ga ik anders doen.
De huidige oplossing is met behulp van een bout door de as.
Deze bevestiging is niet precies genoeg te maken.
De nieuwe oplossing is dmv 15 mm draad aan de uiteinden en een schroef.

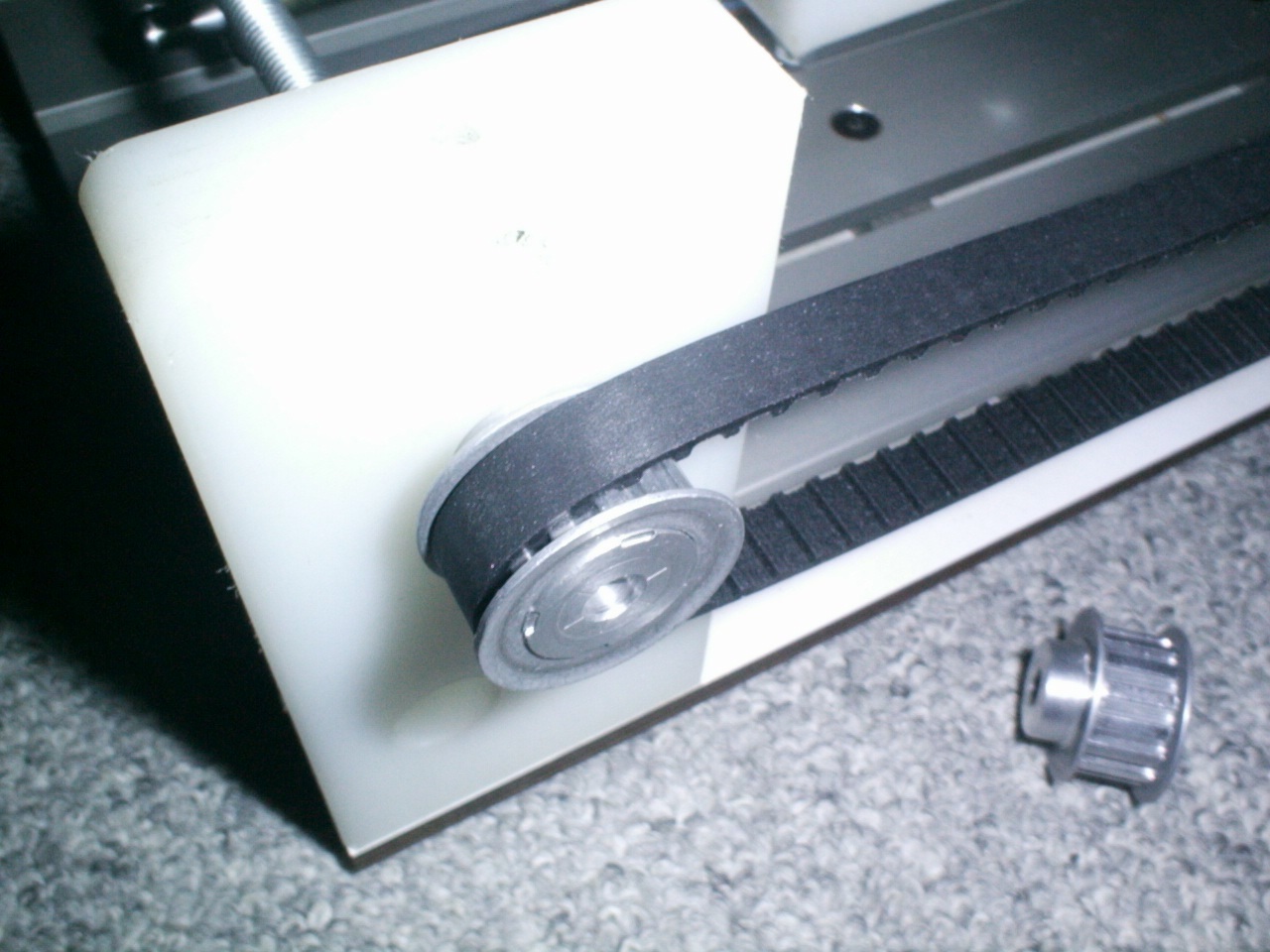

De ketting is nokken nu, de riem moet nog gespannen worden.
Dit ga ik met een alu strip en een wieltje doen.
Deze zorgt er ook voor dat de lagers op hun plek blijven.
De riem moest eigenlijk 149 tandjes hebben, maar deze was niet verkrijgbaar.

De z as in aanbouw

17-05-2007
Hmmm, heb de hele z-as gedumpt (again)
Het geheel liep te stroef.

So far so good, de z-as.
Loop soepel, zonder haperingen, wel enige backlash merkbaar.

Deel II
